變壓器變比測試儀介紹

變壓器會承受多種壓力并會影響其使用壽命，因此公用事業和服務公司會安排不同的變壓器測試計劃，以評估其在變壓器整個使用壽命中的狀況.

變壓器的狀態在很大程度上取決于繞組性能以提供預期的電壓比,該電壓比與匝數比(初級繞組中的線匝數與次級繞組中的線匝數之比)直接相關;因此,變壓器變比測試是變壓器的一項基本測試,是對其狀態評估最有效的測試之一;匝數比的變化以及與銘牌比超出最大誤差容限的相應偏差可能表示繞組損壞或變差;變壓器變比測試有助于確定問題,例如短路匝數或開路匝數,錯誤的連接,分接開關和內部磁芯問題等。
      國際標準要求測得的任何兩個繞組之間的電壓比應在銘牌上指示的電壓比的±0.5%之內;為了驗證該要求,變壓器變比測試會測量實際電壓比率,并將其與銘牌進行比較。電力變壓器的變壓器變比測試是通過在斷電的變壓器中注入低交流測試電壓并相應測量在其他繞組中感應的電壓來進行的;如果變壓器具有用于改變其電壓比的抽頭,則針對每個相和每個抽頭位置進行變壓器比測試。

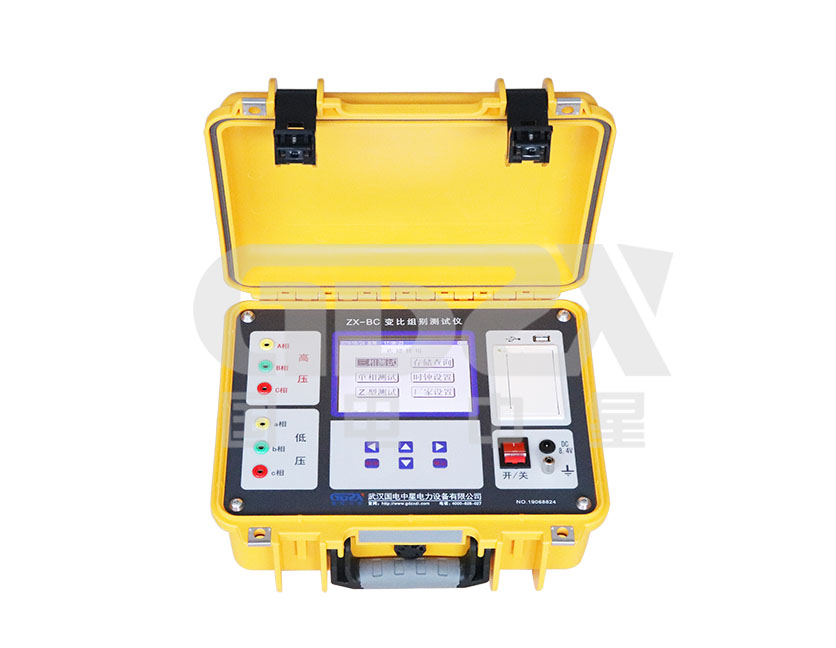

通常使用專門設計的變壓器變比測試儀進行此類測試。不論配置如何,互感器變比測試儀都會逐相進行測量,但通常會考慮內部連接組,采用內部開關裝置來方便三相變壓器的測試。變壓器比率測試儀測量電壓變比,對于單相和大多數三相情況,它與變壓器匝數比(具有比率誤差差)相同,但是在某些電力變壓器配置中,它與電壓互感器不同。電壓比,它是根據一些轉換公式和取決于PT連接組的因素來計算的。
