高壓隔離開關觸指壓力測試儀的測前準備

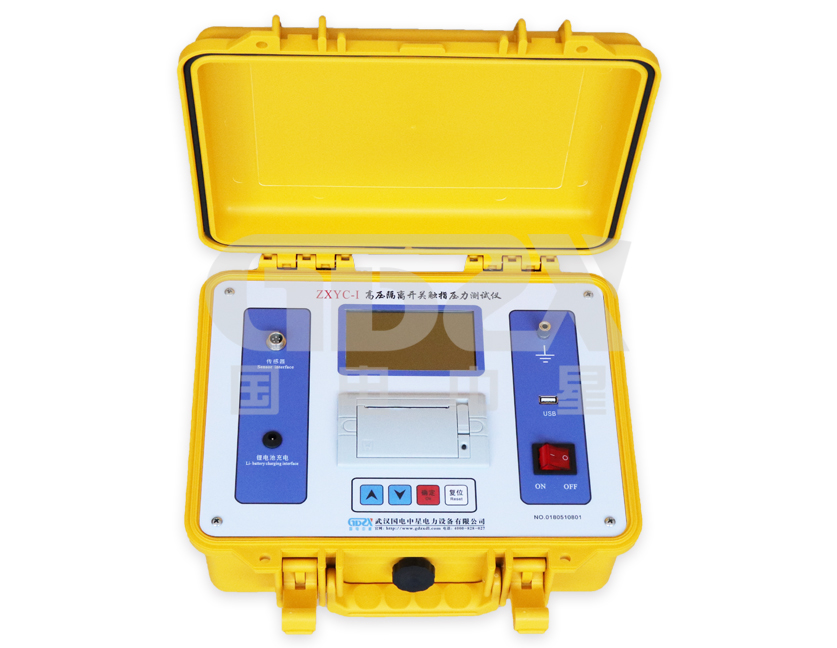

高壓隔離開關觸指壓力測試儀由儀器控制箱、電源、模擬觸頭、傳感器連接線等部分組成。其原理是在模擬觸頭上裝設壓力傳感器，壓力傳感器所感應的觸頭壓力，通過微電腦控制，在顯示器上顯示出來并記憶。

　　高壓隔離開關觸指壓力測試儀的控制面板說明：

　　1.測試壓力顯示器：隨傳感器感受的壓力大小顯示瞬時值。

　　2.峰值壓力顯示器：顯示測試過程中的大值，并自動鎖定。

　　3.傳感器插座：插接模擬觸頭連接線。

　　4.預置鍵：包括“設置”、“增加”、“減少”，制造廠用于檢測儀標定參數用，用戶不使用此預置鍵。

　　5.“清除”鍵：測量前傳感器在自由狀態下，按“清除”鍵一次，使儀器測試壓力歸零。

　　6.“確認”鍵：用于測試過程中，清除峰值壓力顯示值。

　　7.電源開關、電源插座：提供檢測儀電源。

　　高壓隔離開關觸指壓力測試儀的測量前準備：

　　1.確定需要測量隔離開關觸頭的接觸面寬度b(用游標卡尺)。

　　2.根據觸頭寬度b，調整模擬觸頭的寬度a，使a=b。

　　模擬觸頭在不增加任何附件時的調整范圍為40-50mm。

　　主要用于觸頭寬度≤50㎜的隔離開關。

　　按照所配附件上標明的數值進行更換，可使模擬觸頭的寬度在50-90mm范圍內調節。主要用于觸頭寬度在50-90mm的隔離開關。

　　該儀器若改變模擬觸頭的形式，也可測量斷路器的觸頭壓力。
