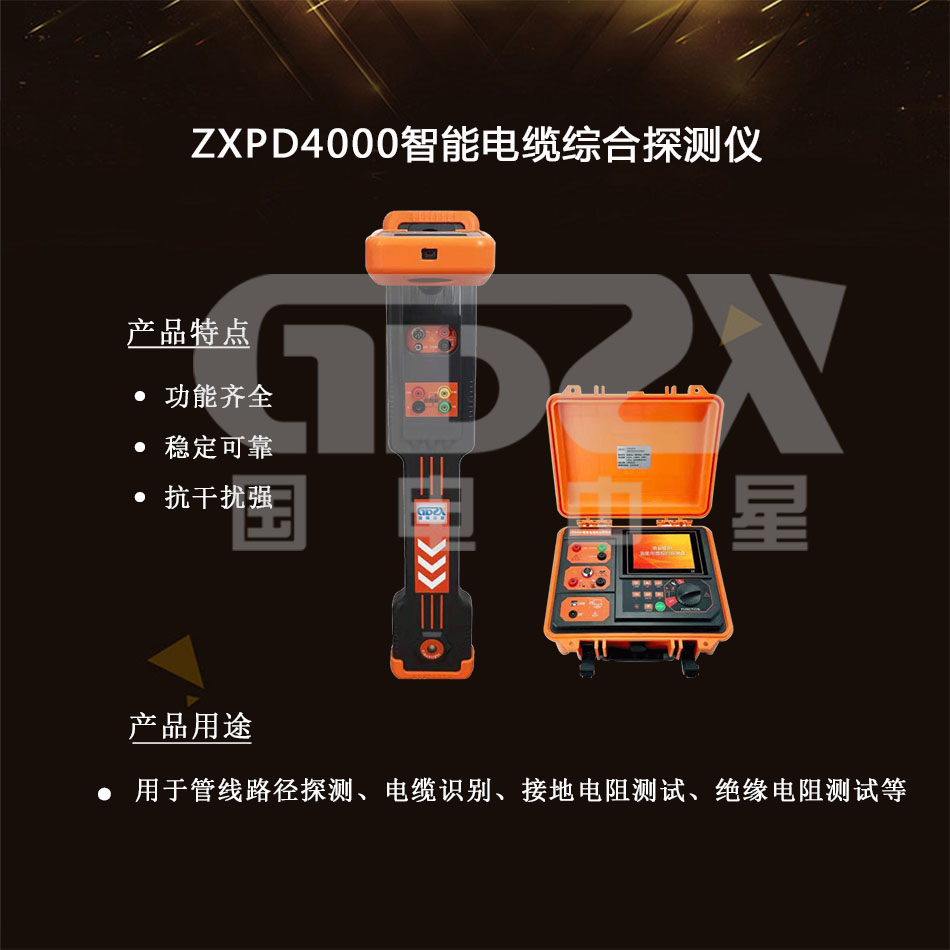

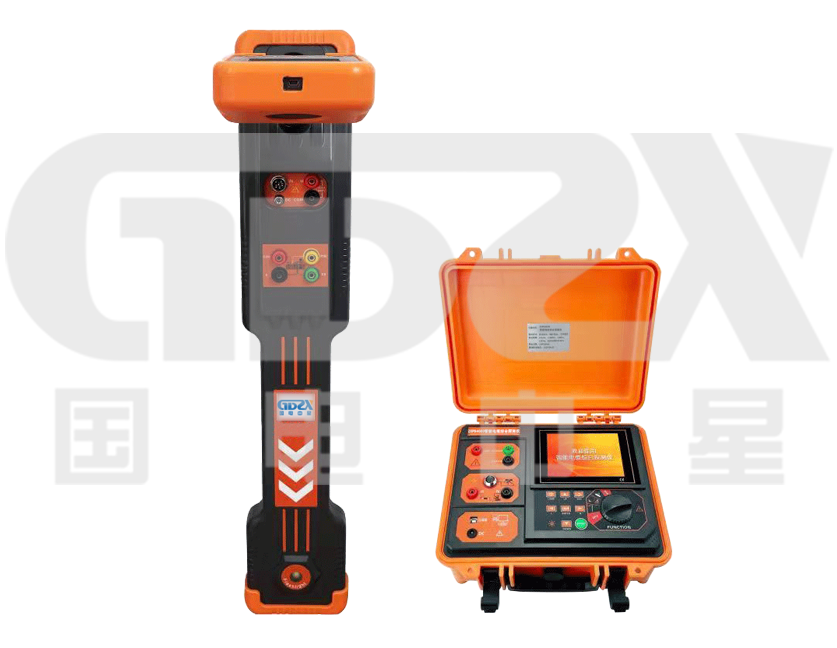

功能

管線探測（線纜位置跟蹤、方向顯示、深度測量、電流測量）、電纜識別、接地電阻測試、外部電壓測試

電源

7.4V DC 2600mAh 可充鋰電池

輸入方式

內置接收線圈；外連接柔性卡鉗、聽診器

接收頻率

主動探測頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197KHz

工頻被動探測頻率：50Hz 和 250Hz

射頻被動探測頻段：中心頻率分別為 33kHz、82kHz

管線

寬峰法、窄峰法、音谷法

管線探測顯示

經典定位模式，全屏信號模式，信號曲線模式

管線探測檢測范圍

直連法： 一般可以達到線纜長度 0-20 公里，主要由接地電阻、線纜電阻

和線纜埋地深度決定

耦合法：一般可以達到線纜長度 0-10 公里，主要由接地電阻、線纜電阻

和線纜埋地深度決定

感應法：適用于埋地深度小于 2m 的線纜

深度精度

平面位置精確定位精度：目標電纜或管線的中心軸線位置： ±2.5%

聲音指示

隨信號強度變化的調頻音調

干擾距離

使用耦合法和感應法時，發射機均會在近距離內產生干擾，干擾的距離和發射功率及頻率有關，功率越大、頻率越高則干擾越強。

接收機和發射機的最小距離往往需要試驗確定：管線探測：耦合法 5m 之外，感應法 20m 之外可確認為無干擾

電纜識別：耦合法 5m 之外可確認為無干擾

電纜識別

鑒別方式：柔性卡鉗智能鑒別、聽診器鑒別；

可標定電纜數量：1～10 條；

標定值：接收信號與發射信號的電流百分比在標定值 75%-135%之間為識別成功條件之一；

方向性：發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一

電纜識別檢測范圍

直連法：可識別回路電阻為0Ω～8kΩ的信號 (一般可以達到線纜長度0-20公里，主要由接地電阻與線纜電阻決定)

耦合法：可識別回路電阻為 0Ω～200Ω的信號；(一般可以達到線纜長度 0-10 公里，主要由接地電阻與線纜電阻決定)

接地電阻

測試量程：0.001Ω~2.00kΩ

測試方式：精密 4 線法測量

測試電流：6.00mA Max

電壓測量

量程：AC0~600V

精度：±2%±3dgt

液晶

3.5英寸彩屏液晶

尺寸

約 290mm(長)×128mm(寬)×700mm(高)

質量

1.90Kg

充電器

DC8.4V，1A

照明燈功率

1W Max

連接接口

1X mini-B USB 接口（用于固件升級）

1X DC 充電口

1X 柔性卡鉗連接插座

2X 外部電壓測試線連接接口

4X 接地電阻測試線連接接口

柔性電流鉗

長約 620mm，線徑約 8mm

線圈內徑

φ200mm（可以根據需要定制更大口徑）

測試線

1X 黃色測試線 15m

1X 紅色測試線 10m

1X 綠色測試線 3m

1X 黑色測試線 3m

工作溫濕度

-10℃～40℃；80%Rh 以下

存放溫濕度

-10℃~50℃，≤95％RH, 無結露

耐壓

AC2000V/rms(外殼前后兩端之前)

適合安規

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級 2

發射機規格

功能

管線路徑探測、電纜識別時多種頻率信號發射方式；絕緣電阻測試

電源

11.1V DC 5200mAh 可充鋰電池

輸出方式

直連輸出、感應法、卡鉗耦合

輸出頻率

640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz

輸出功率

10W Max，10 檔可調，全自動實時阻抗匹配

直連輸出電壓

150Vpp MAX電路保護 具有過載和短路保護

絕緣測試電壓

100V、250V、500V、1000V、2500V

絕緣電阻量程及精度

0.01MΩ~25.0GΩ ±3%rdg±5dgt

25.0GΩ~2.50 TΩ ±15%rdg±5dgt

液晶

5.6英寸 LCD 彩屏液晶

儀表尺寸

約320mm(長)×275mm(寬)×145mm(高)

質量

發射機 3.85Kg；發射鉗 1.12kg

充電器

DC 12.6V，1A

發射鉗尺寸

長寬厚 250mm×140mm×35mm

發射鉗內徑

φ105mm（125mm、150mm 可選）

發射鉗線長

3m

連接接口

1X Type-B USB 接口（用于固件升級）

1X DC 充電口

1X 信號發射鉗連接插座

2X 直連測試線接口

3X 絕緣電阻測試線接口

測 試 線

紅色測試線 3m，綠色測試線 3m，黑色測試線 3m

抗壓

發射機采用一體化專用工具箱式設計，箱體能承受約 200kg 的壓力

耐壓

AC 3700V/rms(儀器箱頂面與底面之前) 電磁特性 IEC61326(EMC)

適合安規

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級 2)
